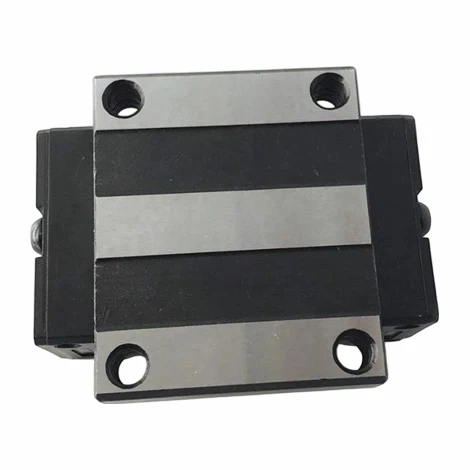

עגלת מדריך ליניארי
אנו מספקים מדריך ליניארי לשנים רבות. המוצרים שלנו יוצאו ליותר מ-30 מדינות בעולם. בחר בנו להיות הספק שלך לטווח ארוך-בסין, תקבל אינסוף הטבות.
מבוא מוצר
כרכרה מובילה ליניארית משמשת לתמיכה והנחיה של החלקים הנעים, ביצוע תנועה ליניארית הדדית בכיוון נתון, כדור הפלדה מתגלגל ללא סוף בין המחוון הליניארי למסילת המנחה הליניארית, כך שפלטפורמת העומס יכולה לנוע בקלות לאורך מסילת המדריך בדיוק וליניאריות גבוהה. והקטין את מקדם החיכוך ל-חמישים מהמוביל ההזזה הליניארי המסורתי, שיכול בקלות להשיג דיוק מיקום גבוה.
מוּצָרפרמטר (מפרט)
מפרט של סדרת SDS (הרכבה גבוהה) AC&ACL
|
דֶגֶם |
מימד פיזי |
מימד בלוק |
|
|||||||||||
|
גובה מ |
רוחב W |
אורך L |
B |
C |
Ø |
M |
L1 |
T |
T1 |
K |
N |
E |
מפרט פטמת שומן |
|
|
SDS15C/SDS15AC |
24 |
47 |
61.8 |
38 |
30 |
4.5 |
M5 |
39.8 |
8.5 |
7 |
19.8 |
4.3 |
5.5 |
G-M4 |
|
SDS20C/SDS20AC |
30 |
63 |
77.4 |
53 |
40 |
6 |
M6 |
50.8 |
10 |
10 |
25.2 |
5 |
12 |
G-M6 |
|
SDS20ACL |
30 |
63 |
93.4 |
53 |
40 |
6 |
M6 |
66.8 |
10 |
10 |
25.2 |
5 |
12 |
G-M6 |
|
SDS25C/25AC |
36 |
70 |
83.5 |
57 |
45 |
7 |
M8 |
59.5 |
16 |
10 |
29.25 |
6 |
12 |
G-M6 |
|
SDS25ACL |
36 |
70 |
102.6 |
57 |
45 |
7 |
M8 |
78.6 |
16 |
10 |
29.25 |
6 |
12 |
G-M6 |
|
SDS30C/SDS30AC |
42 |
90 |
100.5 |
72 |
52 |
9 |
M10 |
70.5 |
18 |
10 |
34.25 |
7 |
12 |
G-M6 |
|
SDS30ACL |
42 |
90 |
123 |
72 |
52 |
9 |
M10 |
93 |
18 |
10 |
34.25 |
7 |
12 |
G-M6 |
|
SDS35C/SDS35AC |
48 |
100 |
113.9 |
82 |
62 |
9 |
M10 |
80.5 |
20 |
13 |
38.8 |
8 |
12 |
G-M6 |
|
SDS35ACL |
48 |
100 |
139.2 |
82 |
62 |
9 |
M10 |
105.8 |
20 |
13 |
38.8 |
8 |
12 |
G-M6 |
|
SDS45C/SDS45AC |
60 |
120 |
138.5 |
100 |
80 |
11 |
M12 |
97.7 |
22 |
15 |
50.9 |
10 |
16 |
G-PT1/8 |
|
SDS45ACL |
60 |
120 |
171 |
100 |
80 |
11 |
M12 |
129.8 |
22 |
15 |
50.9 |
10 |
16 |
G-PT1/8 |
|
SDS55C/SDS55AC |
70 |
140 |
163 |
116 |
95 |
14 |
M14 |
118 |
29 |
17 |
57 |
11 |
16 |
G-PT1/8 |
|
SDS55ACL |
70 |
140 |
201 |
116 |
95 |
14 |
M14 |
156.1 |
29 |
17 |
57 |
11 |
16 |
G-PT1/8 |
|
SDS65C/SDS65AC |
90 |
170 |
186 |
142 |
110 |
16 |
M16 |
147 |
37 |
23 |
76 |
19 |
16 |
G-PT1/8 |
|
SDS65ACL |
90 |
170 |
246 |
142 |
110 |
16 |
M16 |
206.5 |
37 |
23 |
76 |
19 |
16 |
G-PT1/8 |
|
SDS85C/SDS85AC |
110 |
215 |
247 |
185 |
140 |
18 |
M20 |
178.6 |
55 |
30 |
94 |
23 |
16 |
G-PT1/8 |
|
SDS85ACL |
110 |
215 |
303 |
185 |
140 |
18 |
M20 |
236 |
55 |
30 |
94 |
23 |
16 |
G-PT1/8 |
|
דֶגֶם |
מימד מסילה |
דירוג עומס בסיסי |
|
מִשׁקָל |
|||||
|
רוחב W1 |
W2 |
גובה M1 |
אורך המגרש F |
d1xd2xh |
C(KN) |
Co(KN) |
בלוק (ק"ג) |
רכבת (ק"ג/מ"ר) |
|
|
SDS15C/SDS15AC |
15 |
16 |
15 |
60 |
4.5x7.5x5.3 |
8.33 |
13.5 |
0.19 |
1.5 |
|
SDS20C/SDS20AC |
20 |
21.5 |
18 |
60 |
6x9.5x8.5 |
13.8 |
23.8 |
0.42 |
2.3 |
|
SDS20ACL |
20 |
21.5 |
18 |
60 |
6x9.5x8.5 |
21.3 |
31.8 |
0.53 |
2.3 |
|
SDS25C/25AC |
23 |
23.5 |
22 |
60 |
7x11x9 |
19.9 |
34.4 |
0.64 |
3.3 |
|
SDS25ACL |
23 |
23.5 |
22 |
60 |
7x11x9 |
27.2 |
45.9 |
0.83 |
3.3 |
|
SDS30C/SDS30AC |
28 |
31 |
26 |
80 |
9x14x12 |
28 |
46.8 |
1.11 |
4.8 |
|
SDS30ACL |
28 |
31 |
26 |
80 |
9x14x12 |
37.3 |
62.5 |
1.46 |
4.8 |
|
SDS35C/SDS35AC |
34 |
33 |
29 |
80 |
9x14x12 |
37.3 |
61.1 |
1.62 |
6.6 |
|
SDS35ACL |
34 |
33 |
29 |
80 |
9x14x12 |
50.2 |
81.5 |
2.08 |
6.6 |
|
SDS45C/SDS45AC |
45 |
37.5 |
38 |
105 |
14x20x17 |
60 |
95.6 |
2.88 |
11 |
|
SDS45ACL |
45 |
37.5 |
38 |
105 |
14x20x17 |
80.4 |
127 |
3.3 |
11 |
|
SDS55C/SDS55AC |
53 |
43.5 |
44 |
120 |
16x23x20 |
88.5 |
137 |
4.5 |
15.1 |
|
SDS55ACL |
53 |
43.5 |
44 |
120 |
16x23x20 |
119 |
183 |
5.7 |
15.1 |
|
SDS65C/SDS65AC |
63 |
53.5 |
53 |
150 |
18x26x22 |
141 |
215 |
8.5 |
22.5 |
|
SDS65ACL |
63 |
53.5 |
53 |
150 |
18x26x22 |
192 |
286 |
10.7 |
22.5 |
|
SDS85C/SDS85AC |
85 |
65 |
65 |
180 |
24x35x28 |
210 |
310 |
17 |
35.2 |
|
SDS85ACL |
85 |
65 |
65 |
180 |
24x35x28 |
282 |
412 |
23 |
35.2 |
מפרט של סדרת SDE (הרכבה נמוכה) A&AS
|
דֶגֶם |
מימד פיזי |
מימד בלוק |
|
מפרט פטמת שומן |
||||||||
|
גובה מ |
רוחב W |
אורך L |
B |
C |
M |
L1 |
T |
K |
N |
E |
||
|
SDE15A |
24 |
52 |
56.8 |
41 |
26 |
M5 |
39.8 |
7.2 |
19.7 |
5.5 |
5.5 |
G-M4 |
|
SDE15AS |
24 |
52 |
40.1 |
41 |
－ |
M5 |
23.1 |
7.2 |
19.7 |
5.5 |
5.5 |
G-M4 |
|
SDE20A |
28 |
59 |
70.1 |
49 |
32 |
M6 |
48.1 |
9 |
22.2 |
6 |
12 |
G-M6 |
|
SDE20AS |
28 |
59 |
51 |
49 |
－ |
M6 |
29 |
9 |
22.2 |
6 |
12 |
G-M6 |
|
SDE25A |
33 |
73 |
83 |
60 |
35 |
M8 |
59 |
11 |
26.3 |
8 |
12 |
G-M6 |
|
SDE25AS |
33 |
73 |
59.5 |
60 |
－ |
M8 |
35.5 |
11 |
26.3 |
8 |
12 |
G-M6 |
|
SDE30A |
42 |
90 |
98.1 |
72 |
40 |
M10 |
70.1 |
11 |
32 |
8 |
12 |
G-M6 |
|
SDE30AS |
42 |
90 |
69.5 |
72 |
－ |
M10 |
41.5 |
11 |
32 |
8 |
12 |
G-M6 |
|
SDE35A |
48 |
100 |
108 |
82 |
50 |
M10 |
78 |
14 |
37 |
8.5 |
12 |
G-M6 |
|
SDE35AS |
48 |
100 |
75 |
82 |
－ |
M10 |
45 |
14 |
37 |
8.5 |
12 |
G-M6 |
|
דֶגֶם |
מימד מסילה |
מִשׁקָל |
|||||||
|
רוחב W1 |
W2 |
רוחב M1 |
מגרש F |
dixd2xh |
C(KN) |
Co(KN) |
בלוק (ק"ג) |
מסילה (ק"ג/מ"ר) |
|
|
SDE15A |
15 |
9.5 |
12.5 |
60 |
4.5x7.5x5.3 |
7.83 |
16.19 |
0.21 |
1.25 |
|
SDE15AS |
15 |
9.5 |
12.5 |
60 |
4.5x7.5x5.3 |
5.35 |
9.4 |
0.12 |
1.25 |
|
SDE20A |
20 |
12 |
15.5 |
60 |
6x9.5x8.5 |
10.31 |
21.13 |
0.32 |
2.08 |
|
SDE20AS |
20 |
12 |
15.5 |
60 |
6x9.5x8.5 |
7.23 |
12.74 |
0.19 |
2.08 |
|
SDE25A |
23 |
12.5 |
18 |
60 |
7x11x9 |
10.27 |
32.4 |
0.59 |
2.67 |
|
SDE25AS |
23 |
12 |
18 |
60 |
7x11x9 |
11.4 |
19.5 |
0.35 |
2.67 |
|
SDE30A |
28 |
16 |
23 |
80 |
9x14x12 |
23.7 |
47.46 |
1.04 |
4.35 |
|
SDE30AS |
28 |
16 |
23 |
80 |
9x14x12 |
16.42 |
28.1 |
0.62 |
4.35 |
|
SDE35A |
34 |
18 |
27.5 |
80 |
9x14x12 |
33.35 |
64.84 |
1.45 |
6.14 |
|
SDE35AS |
34 |
18 |
27.5 |
80 |
9x14x12 |
22.6 |
37.38 |
0.84 |
6.14 |
מוּצָרתכונה ויישום
אפשרות טעינה מראש:
Zf (Micro Gap), Z0 (אפס פער), Z1 (טעינה מוקדמת קלה), Z2 (טעינה מוקדמת מתונה), Z3 (טעינה מוקדמת של משקל)
דרגת הטעינה המוקדמת אינה קשורה לאיכות, היא עוסקת בקשיחות וחלקות.
דרגת הטעינה המוקדמת עומדת ביחס ישר לדיוק של מסילת ההחלקה ובפרופורציה הפוך לחיי השירות
1, טעינה מוקדמת קלה: טעינה מוקדמת קלה מתאימה רק לכיוון עומס מסוים, רטט, השפעה של ציוד קטן ושימוש מקביל בציר -כפול במכשיר דרישות הדיוק אינן גבוהות במיוחד, דרישות יחידות של ציוד התנגדות הזזה קטן.
לדוגמא: מכונת אריזה אוטומטית, מכונה אוטומטית לעיבוד דלתות וחלונות, מכונות ריתוך קורות, מכונות כריכה, מכונות תעשייתיות כלליות ציר XY, מכונת ריתוך, מכונת חיבור, מכשיר להחלפת כלים, כל מיני מכשירי אספקת חומרים, מכונת חריטה וטחינה CNC, מכונת כרסום קל משקל
2, טעינה מוקדמת מתונה: התקן טעינה מתון עם עומס שלוחה או מומנט, בשימוש בציוד- יחיד, עומס קל וציוד מכני בעל דיוק גבוה.
לדוגמה: מכונת ציפוי אוטומטית, רובוט תעשייתי, פיר הזנה של שולחן מכונת שחיקה, מחרטה NC, מכונת edm, מכשיר מדידה, פלטפורמת יישור מדויקת
3, טעינה מוקדמת של משקל: העמסת משקל מוקדמת משמשת בדרך כלל בדרישות של קשיחות גבוהה, כוח השפעה רטט גדול של ציוד, כלי חיתוך כבדים בעומס גבוה.
לדוגמה: פיר הזנת גלגל שחיקה, מכונת כרסום, מרכז עיבוד, מחרטת NC, מכונת משעמם אנכית או אופקית, ציר Z של מכונות עבודה
גובה ההרכבה: השילוב בין גובה מסילת ההחלקה ובלוק ההחלקה שונה
SDS (הרכבה גבוהה), SDE (הרכבה נמוכה)
סדרות הרכבה גבוהות מתאימות לחלל התקנה גדול וסביבת עומס גדול, כגון: מטחנה, מכונת כרסום, מחרטה, מכונת משעמם, מכונת קידוח, מכונת עיבוד משולבת וכו'...
סדרות הרכבה נמוכות מתאימות לשטח התקנה קטן ולסביבת עומס קטן, כגון: מכונת חריטה, מכונות אריזה, מכונות מוליכים למחצה- וכו'...
בדרך כלל, בלוק מיסב ליניארי נמצא בשימוש נרחב בציוד לייצור מוליכים למחצה-, מטחנת משטח, מכונת EDM, מכשיר לטיפול במהירות גבוהה, מחרטה NC, מכונות מזון, מכונות רפואיות, מכונות לעיבוד עץ, מכונת ריתוך לייזר, רובוטים תעשייתיים וציוד אוטומציה אחר
פרטי המוצר
1. אלמנטים כדוריים גדולים ועיבוד חריץ הדוק במסלול המרוצים מספקים יכולת נשיאת עומס גבוהה,
רכיבי כדור-מיישור עצמי סופגים שגיאות ממדים במהלך ההרכבה, מה שמקל על ההתקנה ומהירה יותר
2. עמיד כל-מבנה פלדה וציפויים עמידים בפני קורוזיה-עם אורך חיים ארוך יותר, עיצוב עמיד בפני אבק וטמפרטורות גבוהות, ניתן להשתמש בתנאים קשים, גם סוג מבנה פלסטיק שקט לבחירתך
3. עיבוד מסילה בתנועה ליניארית-בדיוק גבוה המגביל את החיכוך מספק חיי שירות ארוכים
4. ניתן להחלפה לחלוטין/תואם עם מספר מותגים מפורסמים
הסמכת מוצר
המדריכים המיני הליניאריים שלנו ייבאו לאירופה, צפון אמריקה, דרום אמריקה, אפריקה, אוסטרליה, דרום אסיה, דרום מזרח אסיה, מזרח תיכון, מזרח אסיה וכו '...
המוצרים והשירות שלנו זוכים לשבחים עקביים של הלקוחות ולהזמנה מחדש מתמדת, נפח המכירות גדל בהתמדה מדי שנה
משלוח, משלוח והגשה
השירות שלנו:
1. עזור ללקוח לבחור דגם נכון, עם ציור CAD & PDF לעיונך.
2. צוות מכירות מקצועי, להפוך את הרכישה שלך חלקה.
מודול ליניארי יכול להיות חבילה לתוך קרטון או מארז עץ.
2. זמן אספקה: 15 ימים לאחר קבלת הפיקדון.
3. משלוח: על ידי אקספרס (DHL, TNT, FedEx, וכו ') או בדרך ים
שאלות נפוצות
